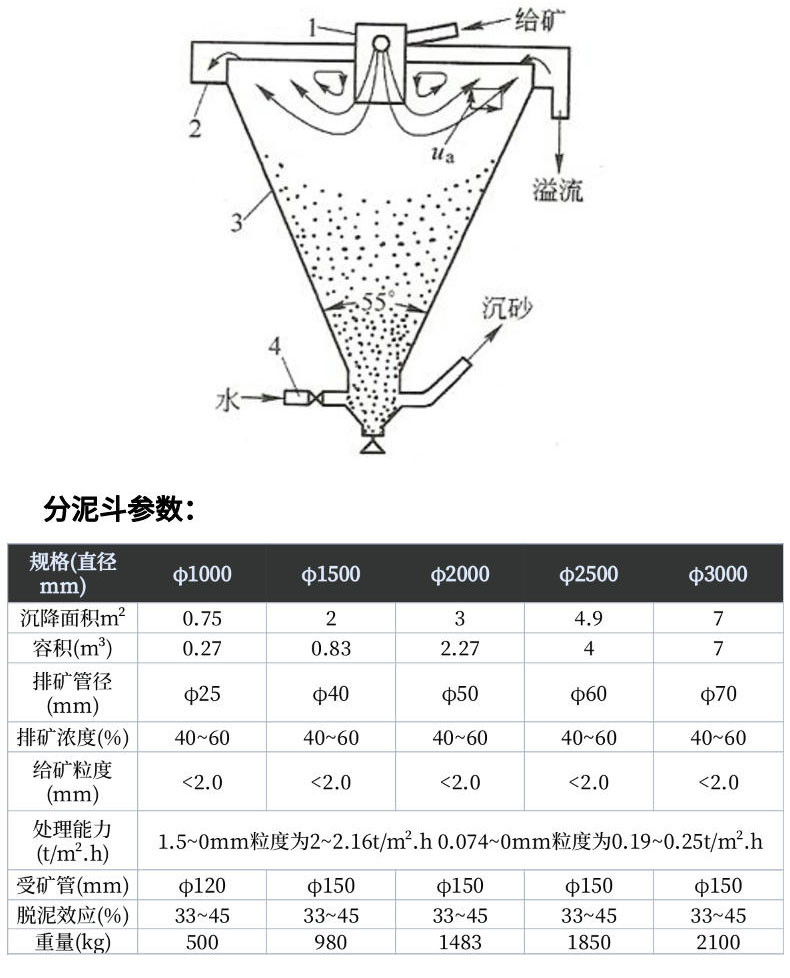

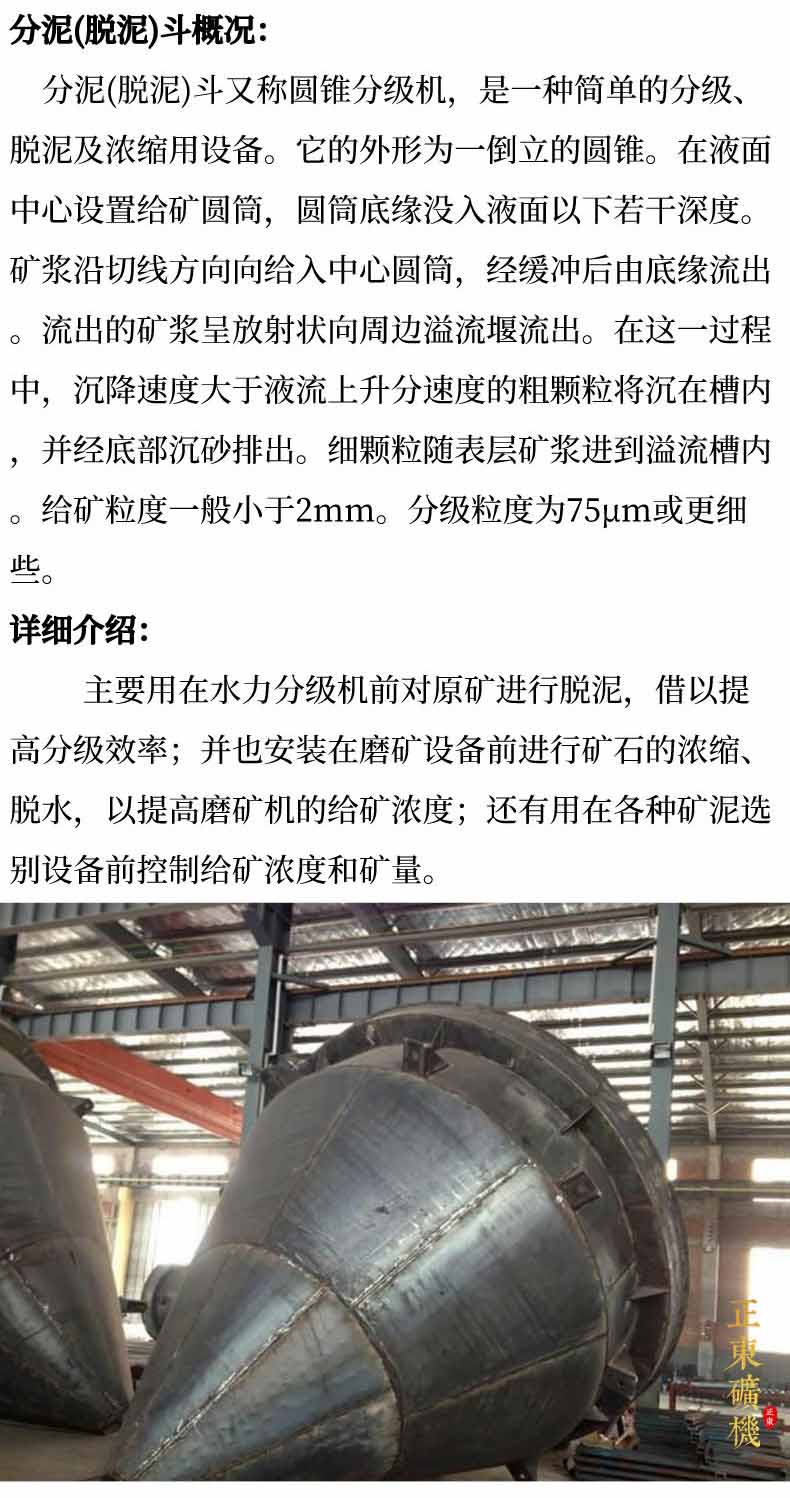

分泥(脫泥)斗又稱圓錐分級機，是一種簡單的分級、脫泥及濃縮用設備。它的外形為一倒立的圓錐。在液面中心設置給礦圓筒，圓筒底緣沒入液面以下若干深度。礦漿沿切線方向向給入中心圓筒，經緩沖后由底緣流出。流出的礦漿呈放射狀向周邊溢流堰流出。在這一過程中，沉降速度大于液流上升分速度的粗顆粒將沉在槽內，并經底部沉砂排出。細顆粒隨表層礦漿進到溢流槽內。給礦粒度一般小于2mm。分級粒度為75μm或更細些。
主要用在水力分級機前對原礦進行脫泥，借以提高分級效率；并也安裝在磨礦設備前進行礦石的濃縮、脫水，以提高磨礦機的給礦濃度；還有用在各種礦泥選別設備前控制給礦濃度和礦量。
|
規格(直徑mm) |
φ1000 |
φ1500 |
φ2000 |
φ2500 |
φ3000 |
|
沉降面積m2 |
0.75 |
2 |
3 |
4.9 |
7 |
|
容積(m3) |
0.27 |
0.83 |
2.27 |
4 |
7 |
|
排礦管徑 |
φ25 |
φ40 |
φ50 |
φ60 |
φ70 |
|
排礦濃度(%) |
40~60 |
40~60 |
40~60 |
40~60 |
40~60 |
|
給礦粒度 |
<2.0 |
<2.0 |
<2.0 |
<2.0 |
<2.0 |
|
處理能力(t/m2.h) |
1.5~0mm粒度為2~2.16t/m2.h 0.074~0mm粒度為0.19~0.25t/m2.h |
||||
|
受礦管 |
φ120 |
φ150 |
φ150 |
φ150 |
φ150 |
|
脫泥效應(%) |
33~45 |
33~45 |
33~45 |
33~45 |
33~45 |
|
重量 |
500 |
980 |
1483 |
1850 |
2100 |
